PROJETO DE INTEGRAÇÃO DO RIO SÃO FRANCISCO — PISF

Engenharia consultiva ao longo de diferentes etapas de uma das maiores infraestruturas hídricas do país

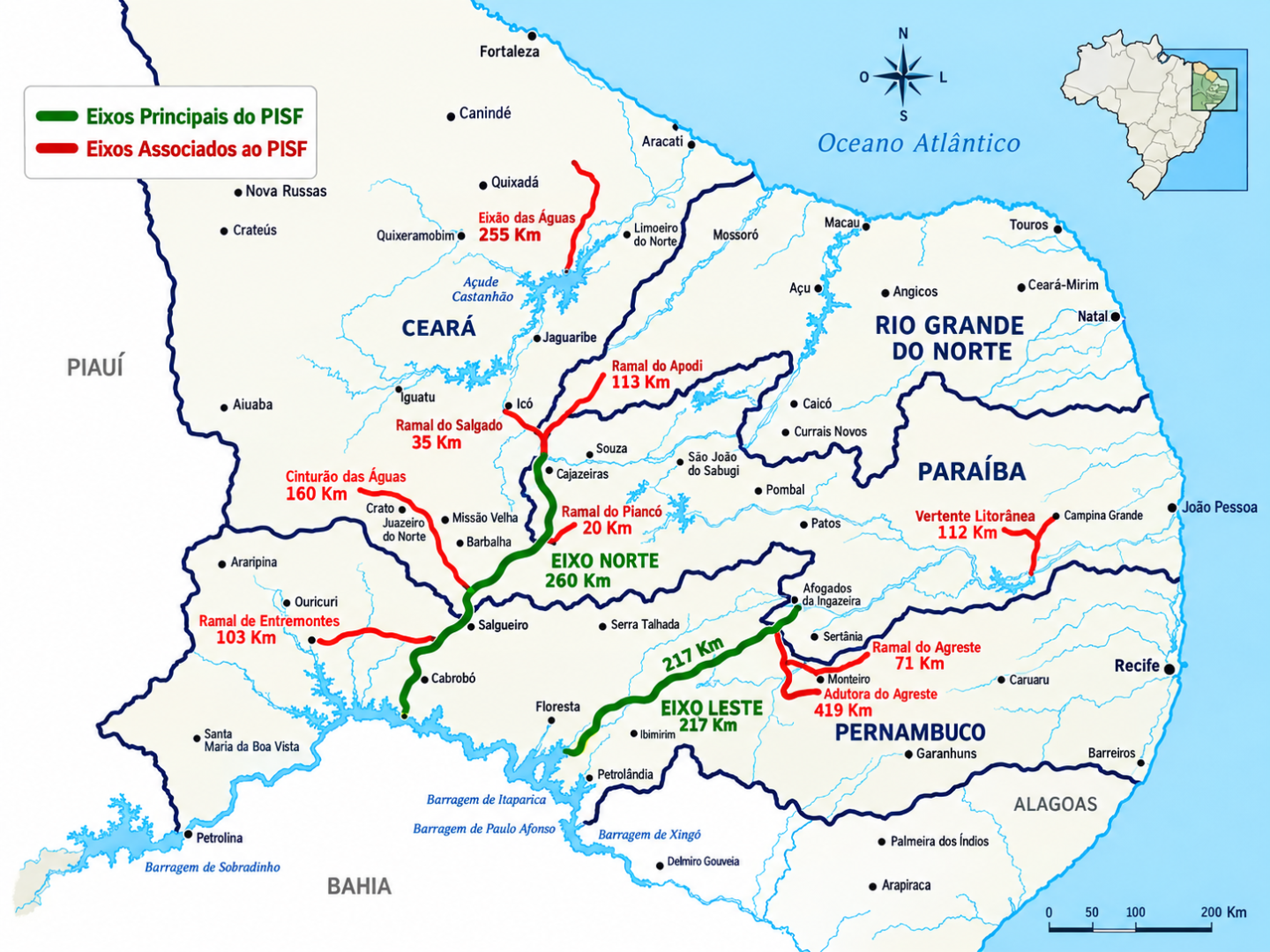

A atuação da Quanta no Projeto de Integração do Rio São Francisco com Bacias Hidrográficas do Nordeste Setentrional (PISF) acompanha diferentes momentos de implantação, supervisão, operação e gerenciamento de uma infraestrutura que conecta sistemas hídricos de Pernambuco, Ceará, Paraíba e Rio Grande do Norte.

Ao longo dessa trajetória, a Quanta integrou consórcios responsáveis por serviços de engenharia consultiva em diferentes trechos do empreendimento, reunindo supervisão de obras, Acompanhamento Técnico à Obra (ATO), controle tecnológico, engenharia de campo, planejamento, acompanhamento ambiental, montagens eletromecânicas, testes, comissionamento e pré-operação. Mais recentemente, essa experiência passou a incluir o gerenciamento das atividades do PISF e a supervisão de obras e serviços complementares.

Essa presença em diferentes etapas permite uma leitura integrada do empreendimento: das condições encontradas em campo e adequações necessárias durante a execução ao acompanhamento do desempenho das estruturas, planejamento, documentação técnica, controle da qualidade e articulação entre contratos e especialidades.

Supervisão e acompanhamento técnico no Eixo Norte

No Trecho I do Eixo Norte, a Quanta integrou o Consórcio responsável pela supervisão, Acompanhamento Técnico à Obra e controle tecnológico das obras civis e montagens eletromecânicas.

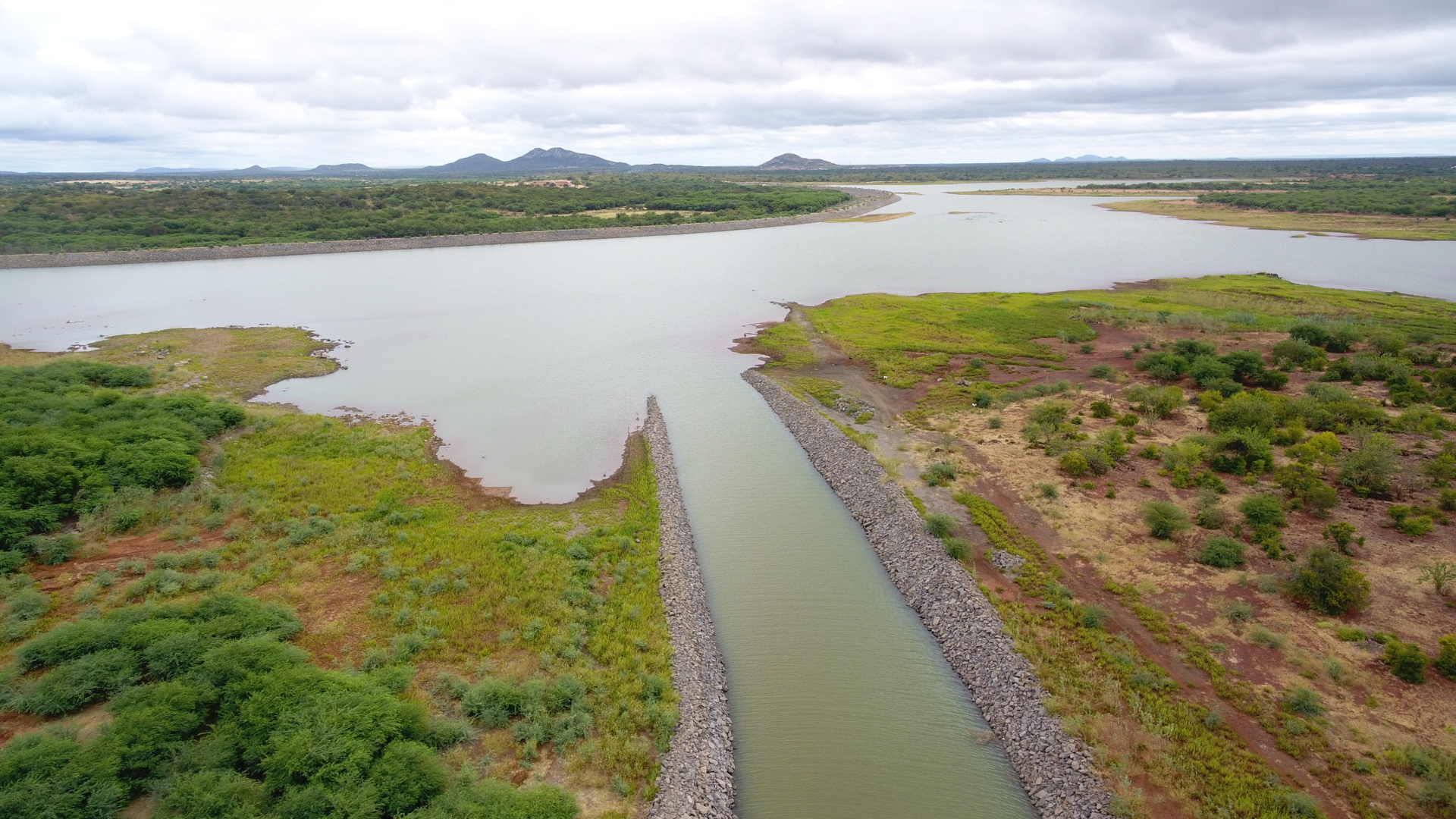

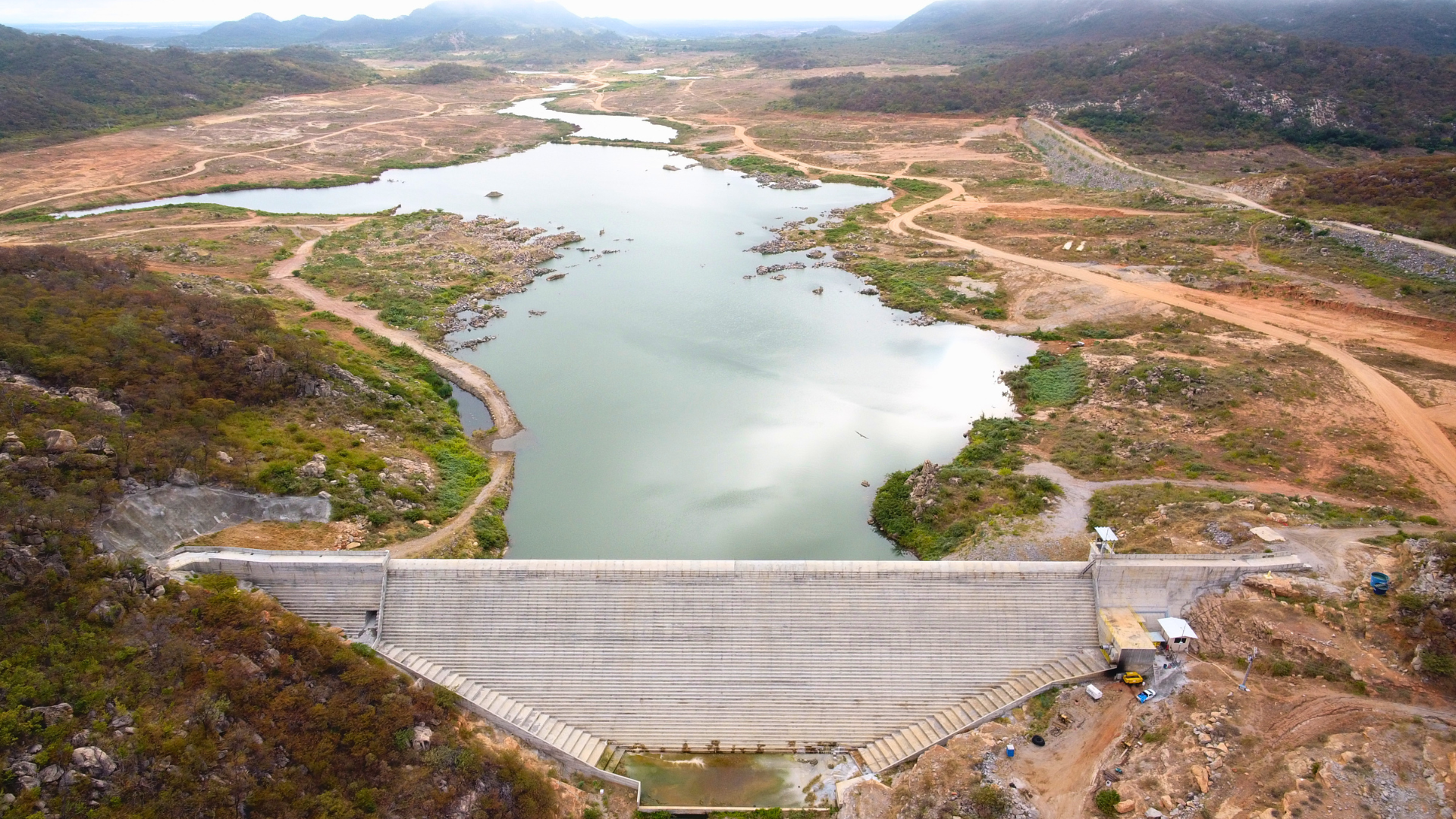

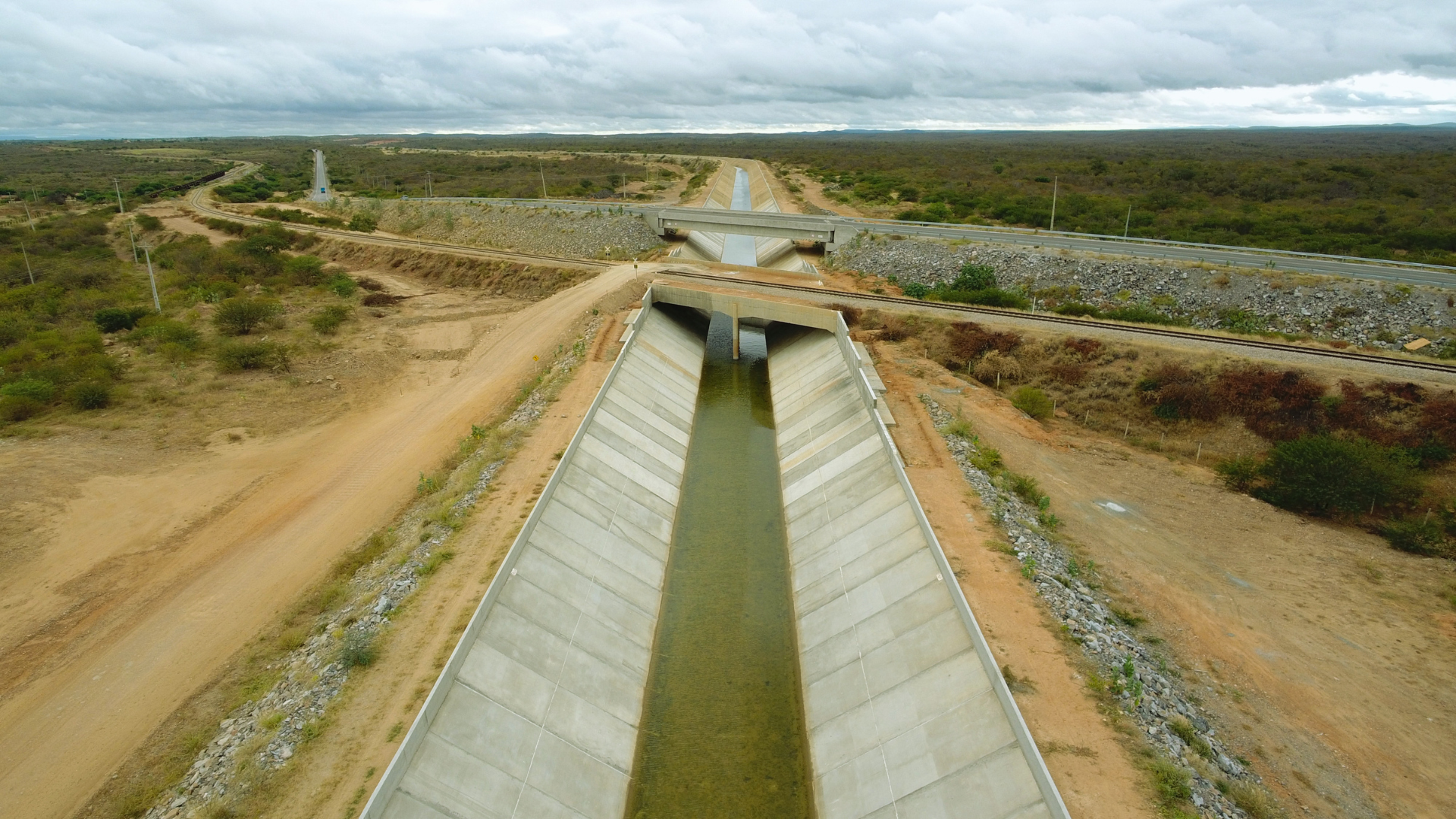

O escopo envolveu barragens, diques, estruturas de controle, tomadas d'água, estações elevatórias, túnel, canais, aquedutos, bueiros, pontes, sistema viário, drenagem, subestações e linhas de transmissão, além das frentes ambientais e de saúde e segurança ocupacional.

Entre 2013 e 2019, o período de supervisão desse contrato totalizou 1,54 milhão de horas/homem trabalhadas, evidenciando a dimensão da estrutura técnica mobilizada para acompanhar a implantação do Trecho I.

A atuação incluiu planejamento e controle da execução, fiscalização de campo, análise de documentação técnica, controle geotécnico, ensaios de solos, materiais e concretos, acompanhamento topográfico e verificação das condições de implantação das estruturas.

O trabalho de ATO teve papel importante nas interfaces entre projeto e obra, permitindo analisar condições encontradas durante a execução, avaliar alternativas técnicas e promover adequações quando as soluções originalmente previstas precisavam responder à realidade observada em campo.

Engenharia de campo, geotecnia e controle tecnológico

Em uma obra linear dessa escala, a engenharia de campo exige acompanhamento permanente das condições geológicas, geotécnicas, topográficas e construtivas.

Nos serviços desenvolvidos no Eixo Norte, as equipes acompanharam ensaios, controle geométrico, classificação de materiais, jazidas e áreas de empréstimo, além da verificação do desempenho de solos e concretos empregados nas diferentes estruturas.

Nos trechos de túneis, o acompanhamento técnico considerou as características do maciço rochoso, instrumentação, comportamento das escavações, estabilização e compatibilidade entre as condições efetivamente encontradas e os parâmetros adotados em projeto.

Esse acompanhamento permitiu relacionar dados de campo, projeto e execução para apoiar decisões técnicas ao longo da obra.

Estruturas hidráulicas, energia e sistemas eletromecânicos

A atuação no PISF envolve uma infraestrutura em que engenharia civil, hidráulica, geotecnia, elétrica e mecânica trabalham de forma diretamente conectada.

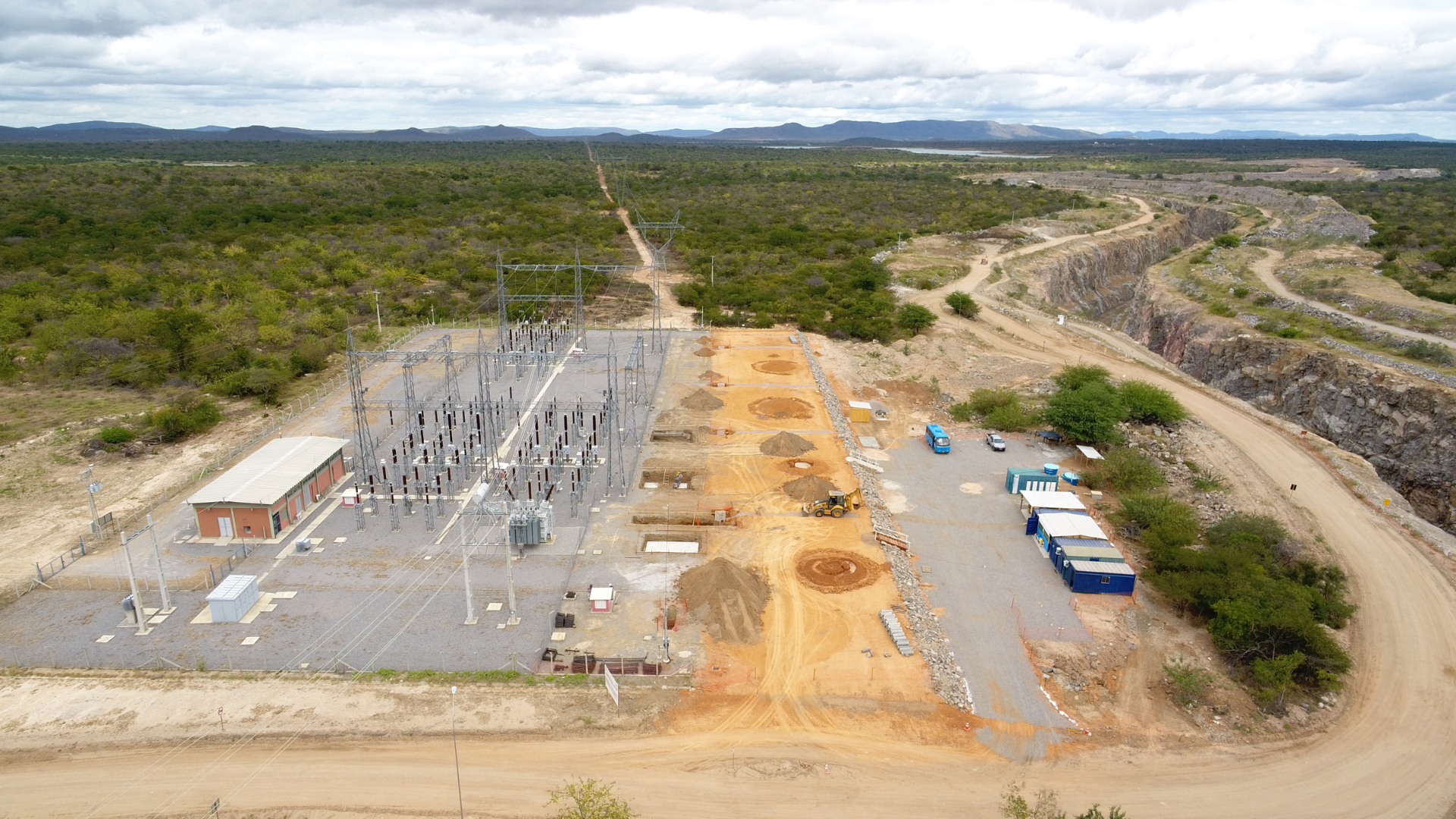

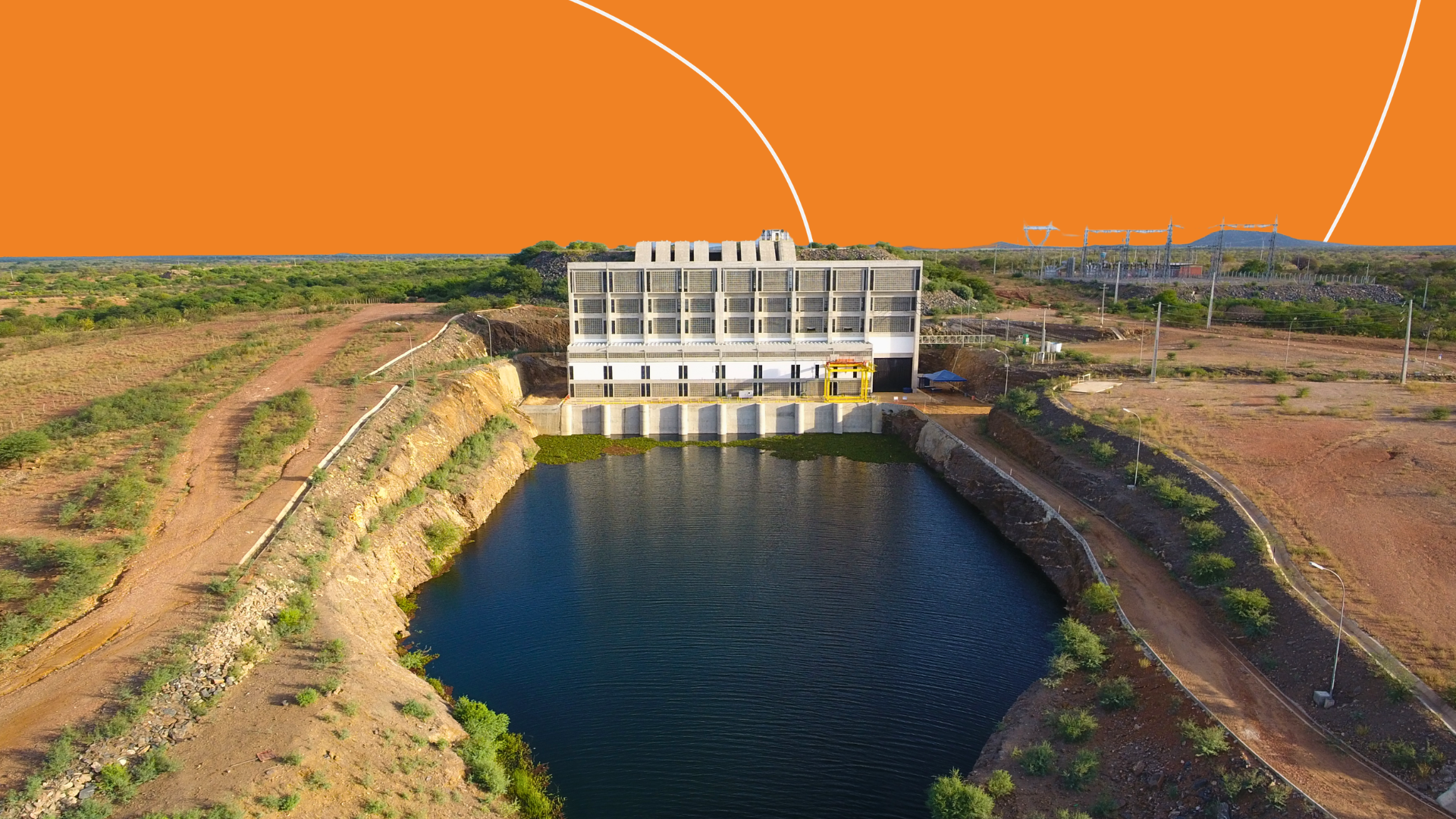

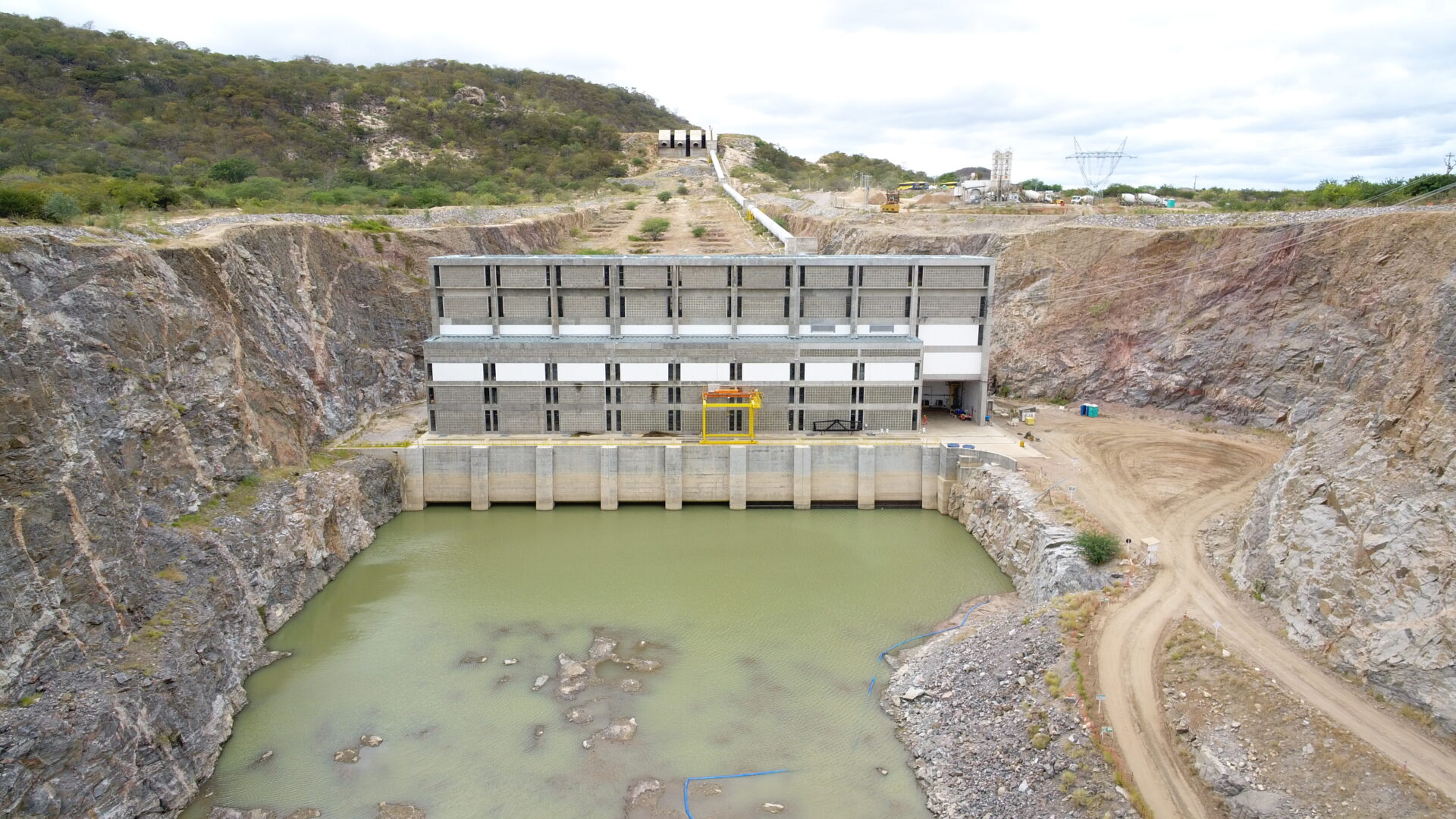

No Eixo Norte, o escopo acompanhado pela Quanta incluiu estações elevatórias, subestações e linhas de transmissão necessárias ao funcionamento do sistema de bombeamento, além das estruturas hidráulicas responsáveis pela condução e controle da água.

O acompanhamento envolveu fornecimentos, montagens eletromecânicas, inspeções, testes, controle de qualidade e integração entre equipamentos e obras civis.

Essa combinação entre disciplinas é uma das características centrais do PISF: a condução da água depende simultaneamente da infraestrutura hidráulica, da energia disponível para o bombeamento e da operação coordenada dos equipamentos instalados ao longo do sistema.

Eixo Leste: acompanhamento de um sistema com múltiplas estruturas

A Quanta participou ainda do Consórcio responsável por serviços de supervisão, acompanhamento técnico e controle tecnológico das obras do Trecho V do Eixo Leste.

O trecho acompanhado reúne 6 estações de bombeamento, 23 segmentos de canal, 12 barragens, 5 aquedutos e 10 estruturas de controle, além do Túnel Monteiro, com aproximadamente 3,08 km, e da Adutora Monteiro, com cerca de 4 km.

A atuação envolveu obras civis, fornecimentos, montagens, testes, comissionamento e pré-operação de equipamentos e sistemas, ampliando o acompanhamento técnico para além da fase construtiva.

Após a execução, o escopo contemplou ainda o monitoramento de canais e barragens, com inspeções, leitura de instrumentação, avaliação de desempenho e proposição de medidas corretivas quando necessárias.

Comissionamento e preparação para a operação

No PISF, os serviços acompanhados pela Quanta envolveram testes, comissionamento e pré-operação de equipamentos e sistemas, verificando o funcionamento integrado das estruturas antes da entrada em operação.

Essa etapa contempla sistemas hidráulicos, mecânicos, elétricos, de telecomunicações, proteção e controle, aproximando as equipes responsáveis pela implantação das que assumem posteriormente a operação do empreendimento.

O trabalho contribui para verificar o desempenho dos equipamentos instalados, identificar ajustes necessários e consolidar informações técnicas importantes para a continuidade da operação e manutenção.

Do acompanhamento de trechos ao gerenciamento integrado do PISF

A experiência acumulada ao longo dos diferentes contratos ganhou uma nova dimensão com a participação da Quanta no atual gerenciamento do Projeto de Integração do Rio São Francisco.

O escopo envolve atividades de gerenciamento do PISF e supervisão de obras e serviços complementares nos Trechos I e II do Eixo Norte, no segmento entre os reservatórios Caiçara e Engenheiro Avidos, no Trecho V do Eixo Leste e no trecho natural do Rio Piranhas-Açu entre os reservatórios Engenheiro Avidos, na Paraíba, e Armando Ribeiro Gonçalves, no Rio Grande do Norte.

Nesse corredor, o acompanhamento alcança aproximadamente 290 km do Rio Piranhas-Açu, integrando ao gerenciamento do empreendimento um sistema que combina estruturas construídas e cursos d'água naturais.  A atuação passa a articular informações de diferentes contratos e frentes técnicas, acompanhando planejamento, projetos, obras, documentação, segurança de barragens, operação, riscos e necessidades de intervenção.

Um projeto que continua se expandindo

O gerenciamento atual inclui ainda serviços de engenharia consultiva voltados à integração das águas do São Francisco com outras bacias hidrográficas do Nordeste.

Essa frente envolve estudos de alternativas, avaliação de novos empreendimentos, elaboração de anteprojetos, análise de soluções de abastecimento e apoio técnico à expansão da infraestrutura hídrica regional.

Entre os sistemas estudados está o Ramal do Piancó, concebido para conduzir as águas até o Rio Piancó. O projeto prevê adução em duas linhas paralelas, com aproximadamente 18,8 km cada, estação de bombeamento e capacidade total de 4 m³/s, além das estruturas elétricas associadas ao funcionamento do sistema.

A participação nessas novas frentes amplia a presença da Quanta do acompanhamento da implantação para o planejamento das próximas conexões do sistema.

A atuação da Quanta em números

• 1,54 milhão de horas/homem no período de supervisão do Trecho I do Eixo Norte
• 6 estações de bombeamento no escopo acompanhado do Trecho V
• 23 segmentos de canal
• 12 barragens
• 5 aquedutos
• 10 estruturas de controle
• 3,08 km do Túnel Monteiro
• 4 km da Adutora Monteiro
• aproximadamente 290 km do Rio Piranhas-Açu abrangidos pelo atual escopo de gerenciamento e supervisão

Atuação da Quanta

Gerenciamento e coordenação técnica
Planejamento, controle, integração de contratos, acompanhamento de interfaces e suporte às decisões do empreendimento.

Supervisão e acompanhamento de obras
Supervisão de campo, Acompanhamento Técnico à Obra (ATO), controle tecnológico, adequações de projeto, acompanhamento de montagens e verificação da execução.

Engenharia de campo
Geotecnia, topografia, controle de solos e concretos, análise das condições encontradas em obra e acompanhamento de estruturas hidráulicas e civis.

Sistemas hidráulicos e eletromecânicos
Barragens, canais, aquedutos, túneis, estações de bombeamento, subestações, linhas de transmissão e sistemas associados à condução e operação da água.

Comissionamento e operação
Testes, comissionamento, pré-operação, inspeções, monitoramento de canais e barragens e avaliação do desempenho das estruturas.

Planejamento da expansão
Estudos técnicos, análise de alternativas, anteprojetos e apoio à integração do São Francisco com novas bacias e sistemas hídricos.

Meio ambiente e segurança
Acompanhamento ambiental, atendimento às condicionantes, recuperação de áreas, saúde e segurança ocupacional.

A presença da Quanta no PISF reúne experiências em diferentes etapas de um mesmo sistema: implantação, supervisão, controle, comissionamento, operação e gerenciamento.

Essa atuação contínua permite acompanhar a infraestrutura de forma integrada, conectando obra, projeto, desempenho e planejamento de novas soluções para ampliar a segurança hídrica no Nordeste.
