Como a metodologia integra sistemas, informações e decisões nos projetos da Quanta

Em qualquer empreendimento, diferentes especialidades precisam atuar de forma articulada para que o projeto funcione como um conjunto. Arquitetura, estrutura, instalações elétricas, hidráulicas, climatização, telecomunicações e automação compartilham o mesmo espaço e mantêm relações de dependência entre si. Uma decisão tomada em uma disciplina pode alterar diretamente as soluções de outra.

Na Engenharia Elétrica, essa relação aparece com clareza em elementos como subestações, quadros, eletrodutos, cabos, sistemas fotovoltaicos, telecomunicações e automação. Todos esses componentes precisam ser dimensionados, posicionados e compatibilizados em diálogo com as demais áreas envolvidas.

É nesse contexto que o Building Information Modeling (BIM) se consolida como uma metodologia importante para o desenvolvimento de projetos integrados. Ao reunir diferentes disciplinas em um ambiente digital compartilhado, o BIM organiza informações, apoia a compatibilização entre sistemas e contribui para decisões mais coordenadas ao longo do processo de projeto.

Quando as disciplinas passam a trabalhar sobre a mesma base

A principal contribuição do BIM está em criar uma base comum para o trabalho técnico. Em vez de cada especialidade desenvolver suas soluções de forma isolada, os modelos passam a ser elaborados com maior articulação entre si, considerando a relação entre os diferentes sistemas que compõem o empreendimento.

Na prática, isso significa que soluções da Engenharia Elétrica podem ser avaliadas em conjunto com arquitetura, estrutura e climatização desde as etapas iniciais do projeto. Essa integração permite verificar se os espaços previstos comportam os equipamentos, se os trajetos das instalações são viáveis e se os sistemas mantêm as distâncias, acessos e condições necessárias para sua implantação e operação.

O resultado é um processo de projeto com maior capacidade de coordenação, em que as decisões deixam de responder apenas a demandas setoriais e passam a considerar o desempenho do conjunto.

Onde a compatibilização aparece na Engenharia Elétrica

A integração entre disciplinas pode ser observada em diferentes frentes da Engenharia Elétrica e de Energia.

No caso das subestações, por exemplo, o desenvolvimento ocorre em diálogo direto com arquitetura e estrutura. O modelo permite verificar se a sala técnica possui dimensões compatíveis com os equipamentos, se há área adequada para operação e manutenção e se os acessos estão corretamente posicionados. Ao mesmo tempo, a subestação se conecta a outros sistemas, como o Sistema de Proteção contra Descargas Atmosféricas (SPDA), as instalações de baixa tensão e os sistemas de automação.

Nas instalações de média tensão, os trajetos precisam ser compatibilizados com shafts, prumadas, aberturas em lajes e demais elementos arquitetônicos e estruturais. A relação com a climatização exige atenção específica, principalmente para verificar distâncias de segurança entre cabos energizados e redes que compartilham a mesma rota.

Já na baixa tensão, quadros, eletrodutos, tomadas e iluminação precisam ser coordenados com a estrutura, para evitar conflitos com vigas e lajes, e com a arquitetura, para garantir espaços adequados para passagem e instalação. A interface com a climatização é igualmente relevante, sobretudo em áreas técnicas e trechos com concentração de sistemas.

Essa lógica se estende a outras disciplinas da área, como telecomunicações, automação, SPDA e sistemas fotovoltaicos, que passam a ser desenvolvidas com base em uma leitura integrada do empreendimento.

Interferências identificadas antes da obra

Em projetos que envolvem múltiplas especialidades, a compatibilização é uma etapa decisiva para garantir que as soluções previstas possam coexistir no espaço construído. No ambiente BIM, essa análise ganha maior consistência porque os modelos das diferentes disciplinas podem ser reunidos e avaliados em conjunto.

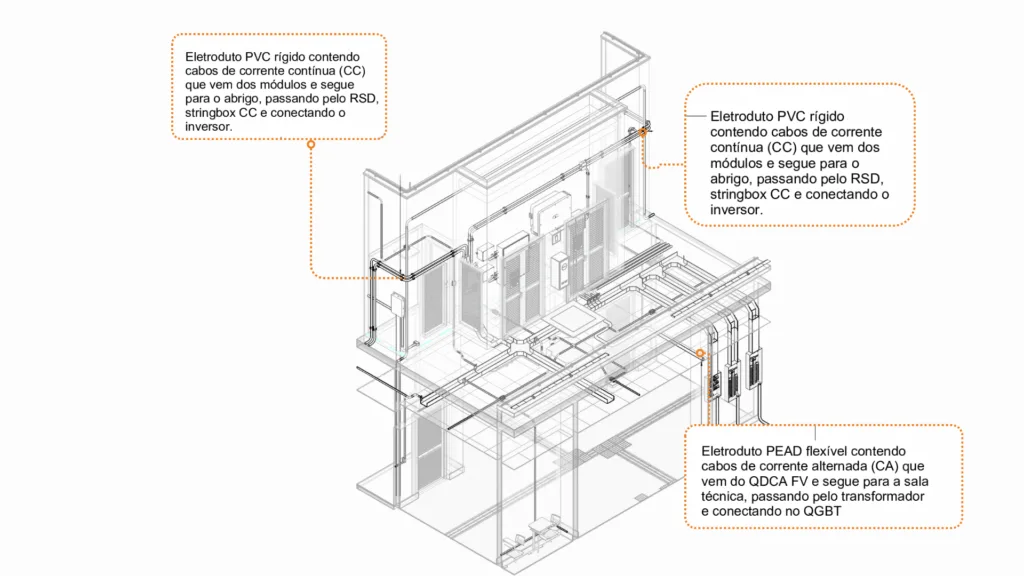

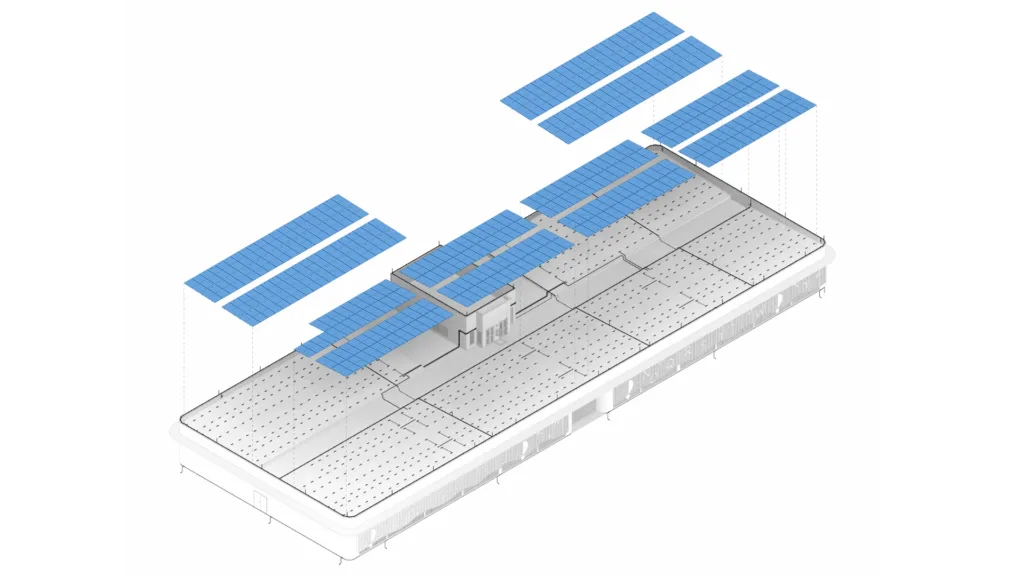

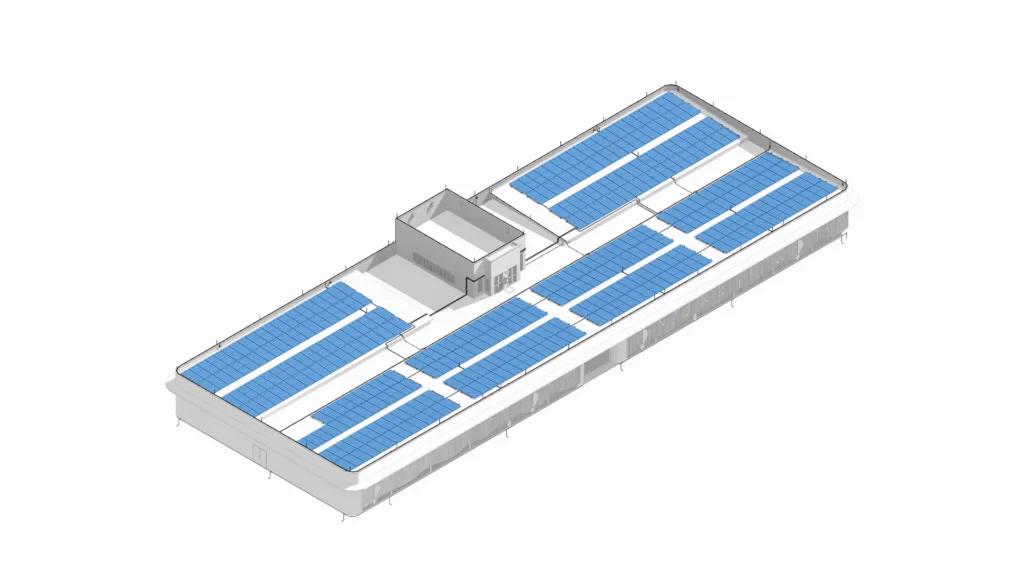

Na Engenharia Elétrica, isso permite identificar, por exemplo, se o caminho previsto para cabos e eletrocalhas intercepta elementos estruturais, se há espaço suficiente para implantação de equipamentos de subestações ou se os sistemas fotovoltaicos encontram condições adequadas de instalação na cobertura.

Ao antecipar esse tipo de verificação, a equipe consegue revisar soluções ainda durante o desenvolvimento do projeto. Com isso, reduz-se a necessidade de adaptações em campo, diminui-se o retrabalho e amplia-se a previsibilidade da execução.

Um ambiente digital que organiza informações para projetar

Além da compatibilização geométrica, o BIM reúne informações técnicas que apoiam o desenvolvimento do projeto. O modelo passa a concentrar dados úteis para cálculo, dimensionamento, especificação e extração de quantitativos, contribuindo para uma leitura mais consistente do empreendimento.

Um exemplo está no comprimento dos circuitos elétricos. Como os trajetos de cabos e eletrodutos são modelados de acordo com o percurso físico previsto, a equipe pode trabalhar com medidas vinculadas ao modelo, e não com estimativas genéricas. Isso dá maior aderência aos cálculos e reforça a relação entre modelagem e tomada de decisão técnica.

Ao estruturar essas informações em um único ambiente, a metodologia contribui para um processo de projeto mais rastreável, com maior clareza sobre revisões, atualizações e impactos entre disciplinas.

Do modelo aos quantitativos e à gestão do projeto

Outro aspecto importante é a relação entre modelagem e quantitativos. Na equipe de elétrica, o uso de tabelas vinculadas ao modelo permite acompanhar materiais e componentes com base nas informações já incorporadas ao projeto. Essa rastreabilidade contribui para reduzir divergências entre projeto, previsão de materiais e execução.

O BIM interfere, portanto, na forma como as equipes se comunicam e acompanham o avanço do trabalho. Quando diferentes disciplinas atuam sobre uma base compartilhada, as decisões passam a ser registradas e avaliadas com maior integração.

Esse processo pode ser apoiado por Ambientes Comuns de Dados (Common Data Environment – CDE), que ajudam a organizar documentos, revisões, responsáveis e prazos. Na prática, isso favorece um fluxo de trabalho mais estruturado para registrar demandas, acompanhar correções e manter a rastreabilidade das informações ao longo do projeto.

SAREM: BIM aplicado de forma integrada

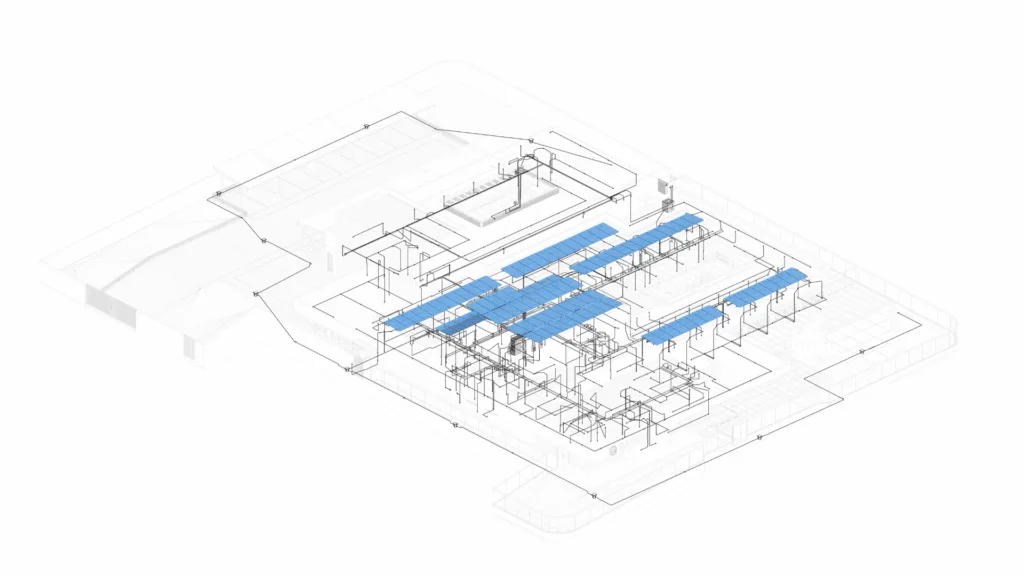

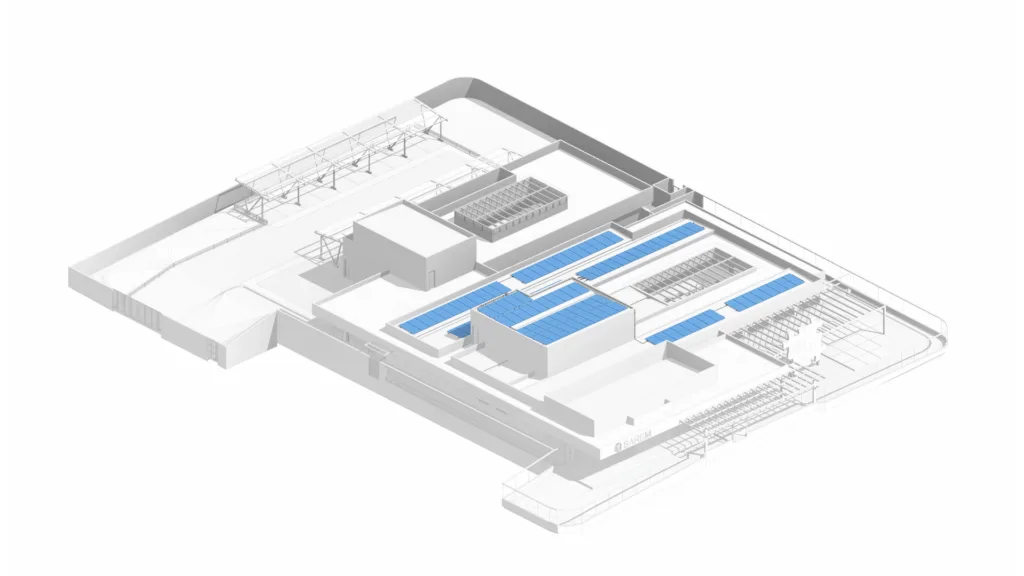

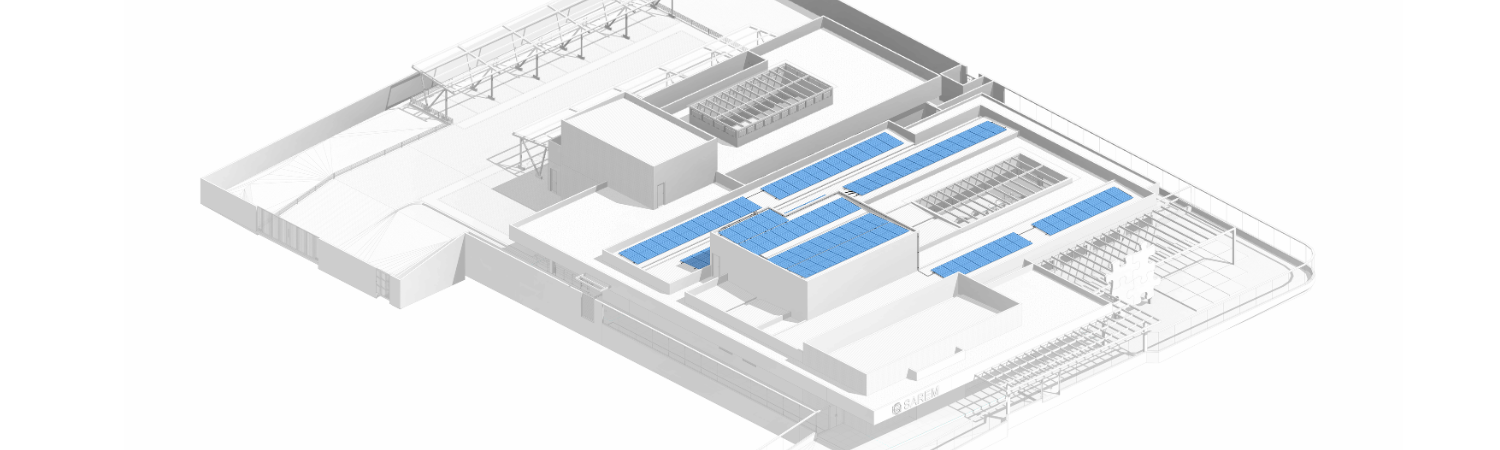

Na Quanta, a aplicação dessa metodologia pode ser observada em projetos como o Serviço de Atendimento de Reabilitação Especial de Maricá (SAREM).

O empreendimento é uma referência importante para demonstrar o uso do BIM porque foi desenvolvido integralmente pela equipe interna da Quanta com base nessa metodologia. O projeto permite visualizar, de forma clara, como diferentes disciplinas podem ser articuladas dentro de um mesmo modelo e como essa integração contribui para o desenvolvimento das soluções.

No SAREM, a modelagem favorece a leitura das interfaces entre arquitetura, estrutura e instalações, além de evidenciar a relação entre disciplinas da Engenharia Elétrica, Energias Renováveis e Telecomunicações. O modelo se torna, assim, uma base de trabalho para análise técnica, compatibilização e coordenação entre equipes.

Uma metodologia alinhada à atuação interdisciplinar da Quanta

A aplicação do BIM na Engenharia Elétrica e de Energia evidencia uma característica central da atuação da Quanta: o trabalho interdisciplinar. Subestações, sistemas de baixa e média tensão, SPDA, telecomunicações, automação e sistemas fotovoltaicos não funcionam de forma isolada. Suas soluções precisam dialogar continuamente com arquitetura, estrutura, climatização e outras especialidades para que o projeto seja viável, coordenado e consistente.

Nesse contexto, o BIM contribui para organizar essa integração em um ambiente estruturado de trabalho. A metodologia apoia projetos com informações mais confiáveis, maior capacidade de compatibilização e decisões técnicas tomadas com maior clareza ao longo do processo.

Ao conectar sistemas, informações e disciplinas, o BIM reforça uma forma de projetar baseada na visão sistemática e integrada, princípios que fazem parte da atuação da Quanta em diferentes escalas e áreas de projeto.
